钢筋混凝土用热轧带肋钢筋

       钢筋混凝土用热轧带肋钢筋是用低合金镇静钢和半镇静钢轧制成的钢筋，其强度较高，塑性和焊接性能较好，因表面带肋，加强了钢筋与混凝土之间的粘结力，广泛用于大、中型钢筋混凝土结构的受力钢筋，经过冷拉后可用作预应力钢筋。

分类

钢筋混凝土用热轧带肋钢筋分为热轧带肋钢筋、余热处理钢筋、热轧光圆钢筋和一般低碳钢热轧圆盘条。热轧带肋钢筋是经热轧成型并天然冷却的制品钢筋。它的横截面通常为圆形，且外表带有两条纵肋和沿长度方向均匀分布的横肋，当横肋的纵截面呈月牙形，且与纵肋不相交时，称为月牙形钢筋;当横肋的纵截面高度相等，且与纵肋相交时，称为等高肋钢筋，Ⅱ、Ⅲ级带肋钢筋，采用月牙肋外表形状，其尺寸及允许偏差应符合表的规定。余热处理钢筋是指将钢材热轧成型后立即穿水，进行外表冷却操控，然后使用芯部余热自身完成回火处理所得的制品钢筋，它也是带肋钢筋，目前仅有月牙钢筋，其钢筋外表及截面形状与热轧带肋钢筋相同，余热处理带肋钢筋的级别为Ⅲ级。光圆钢筋是指横载面为圆形，且外表为光滑的钢筋混凝土配筋用钢材，此类钢筋属Ⅰ级钢筋，公称直径范围为8-20mm之间。

钢筋的性能测试

钢筋的反弯试验方法

原标准的反弯试验方法是参照BS4449规定的方法执行的。国际标准ISO6935-2早已制定了现行标准中的反弯试验方法。本标准为与国际标准取得一致，故将反弯试验方法修改为“先正向弯曲 90°，后再反向弯曲20°”“反弯试验时，经正向弯曲后试样应在100℃温度下保温不少于30min，经自然冷却后再反向弯曲”。

疲劳性能

钢筋的疲劳性能试验，受到试验疲劳应力比值、试验频率等试验参数的不同而不同。由统一的试验参数和试验方法所得出的结果在实际工程应用中并无使用价值，且疲劳性能仅对需要作疲劳验算的工程结构有要求，因而该项试验可不作一般验收的交货条件。如需方要求，经供需双方协议，可进行疲劳性能试验。疲劳试验的技术条件和试验方法由双方协商确定。

焊接性能

钢筋的焊接工艺和接头性能应符合现行“TGI18-2003《钢筋焊接及验收规程》”的规定。鉴于HRBF系列钢筋为新纳标牌号，有关焊接方面的内容尚未纳入钢筋焊接规程故标准规定，该类牌号钢筋的焊接工艺应经试验确定，接头性能应符合钢筋焊接规程中相应强度等级钢筋的要求。

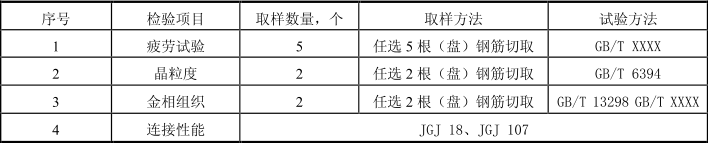

钢筋的检验

钢筋的检验分为特性值检验和交货检验。

特征值检验

特征值检验适用于下列情况

a)供方对产品质量控制的检验;

b)需方提出要求，经供需双方协议一致的检验。

a)第三方产品认证及仲裁检验;

交货检验

交货检验适用于钢筋验收批的检验。

组批规则：

钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量通常不大于60t。超过60t的部分，每增加40t(或不足40t的余数)，增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%。混合批的重量不大于60t。

复验与判定

钢筋的复验与判定应符合GB/T17505的规定。钢筋的重量偏差项目不进行复验。

原标准规定的检验规则实际为交货检验，所以抽样方式按每批规定的试样数量进行某项试验，其结果必须符合本标准规定的力学性能最小保证值和弯曲、反弯等属性的要求。该种检验作为钢筋验收批的交货检验，其前提是该批钢筋所规定的最小保证值已具有与特性值检验相同的规定概率保证。

根据特性值检验规则，供方可在总体上向需方保证获得的强度特性值具有95%的合格保证率。特性值检验是较为严格的性能检验，必须具有一定的试验数量，才能对试验结果进行数理统计分析，最终确定其产品是否合格。本标准规定，特性值检验适用于第三方检验(如认证检验、质量监督检验部门的抽检等)，以及需方对交货检验的结果或钢筋质量有异议时的协议检验。生产企业为控制生产，稳定钢筋质量，可参照该检验规则定期进行检验。

同一牌号、同一炉罐号、同一规格的钢筋，按原标准规定每批为60吨，由于目前每炉钢的吨位很多已达百吨或百吨以上，原规定已不适用，参考国外标准改为:“……每批重量通常不大于60t。超过60t的部分，每增加 40t，增加一个拉伸试验试样和一个弯曲试验试样。”
